更新时间：2025-04-23 21:48:34 浏览次数:2 公司名称：青岛 天正华意电气设备有限公司
| 小起订 | 1 |
|---|---|
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铜 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 5 |
| 质保时间 | 三年 |
| 外形尺寸 | 158 |
| 适用领域 | 电力电气 |
| 质量认证 | 9000 |
| 产品功率 | 6 |
| 工作温度 | 45 |
安庆绝缘油介质损耗及电阻率测定仪厂家-值得信赖
安庆介质损耗测试仪 面板说明图4-1图4-21、液晶触控显示屏2、开关机按钮3、手持终端2.4G天线插座4、USB接口5、充电器接口6、保修防伪标志7、锂电池仓8、高压盒电源指示灯9、高压测量接线柱10、高压接线柱11、高压盒电源开关和充电插座12、低压盒电源开关13、低压盒电源指示灯14、低压盒充电插座15、测试主机2.4G天线16、低压测量接线柱17、接地接线柱4.1、液晶触控显示屏安装位置：如图4—1—①。功 能：超大7寸800＊400彩色液晶显示搭配高精度工业级电容式触摸屏，中文显示每一步操作过程，用户只需在相应的地方轻轻触碰一下，即可自动完成整个测量过程。注 意：触控式液晶显示屏属于精密配件，应避免长时间阳光暴晒或重物挤压和利器划伤。4.2、开关机按钮安装位置：如图4—1—②。功 能：短按一下开机并亮红灯，长按3秒关机，停留在主界面5分钟不操作，仪器会自动关机。注 意：物理按键，请勿重力挤压。4.3、手持终端2.4G天线插座安装位置：如图4—1—③。功 能：手持终端与测试主机之间的无线通讯。注 意：必须使用2.4G天线，开机之前请检查天线是否插好拧紧。4.4、USB接口安装位置：如图4—1—④。功 能：U盘插入口，把仪器内部保存的所有测量数据自动导入U盘中并生成以时间为名称的TXT文件，文件在电脑上直接打开即可阅读。注 意：当U盘插入仪器USB接口并开始传输数据的时候，严禁中途拔出U盘，否则可能导致数据传输错误，严重的可能损毁U盘。4.5、充电器接口安装位置：如图4—1—⑤。功 能：充电器充电电压12.6V，充电电流3000mA，充电亮红灯，充满亮绿灯。注 意：必须使用原厂自带的充电器，充电接口严禁短路。4.6、保修防伪标志安装位置：如图3—1—⑥。功 能：保修防伪标志能有效防止他人私自拆机，很有可能损坏此精密仪器。注 意：出厂前保修防伪标志完整无损，撕毁保修防伪标志，仪器不予保修。4.7、锂电池仓安装位置：如图4—1—⑦。功 能：内置9节2600mAh优质锂电池，充电时间约3小时。注 意：在首次使用或长时间存放之后或电池电量低时，请使用配套充电器对电池至少充电3小时。4.8、高压盒电源指示灯安装位置：如图4—2—⑧。功 能：打开高压盒电源开关则指示灯一直闪烁。
<安庆>天正华意电气设备有限公司
安庆介质损耗测试仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?
安庆介质损耗测试仪相关参数设置好了后长按“启动测试”单，进入测试菜单。测试过程中电压值一项是根据先前所选择的测试电压平滑上升至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的测试频率自动变频到各相应的频率进行测试，测试完成后自动显示测试结果(如图5—4)；测试结果自动保存，可点击“打印”按钮打印本次测试结果。注 意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.3、CVT测试※ CVT分别测试：单独测试C1或C2。图 5—5 图 5—6图 5—7首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—5）。然后可以点击“参数设置”进去设置菜单选择“CVT分别测试”（如图5—6）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—7）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—8）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT分别测试注意 : 外屏蔽应悬空，不允许放置地上使用，尽量减小HV线与地之间的分布阻容参数，否则其对地附加介损会引起误差。VT同时测试：同时测试C1和C2。首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—9）。
安庆介质损耗测试仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?
安庆绝缘油介质损耗及电阻率测定仪厂家-值得信赖 <安庆>天正华意电气设备有限公司

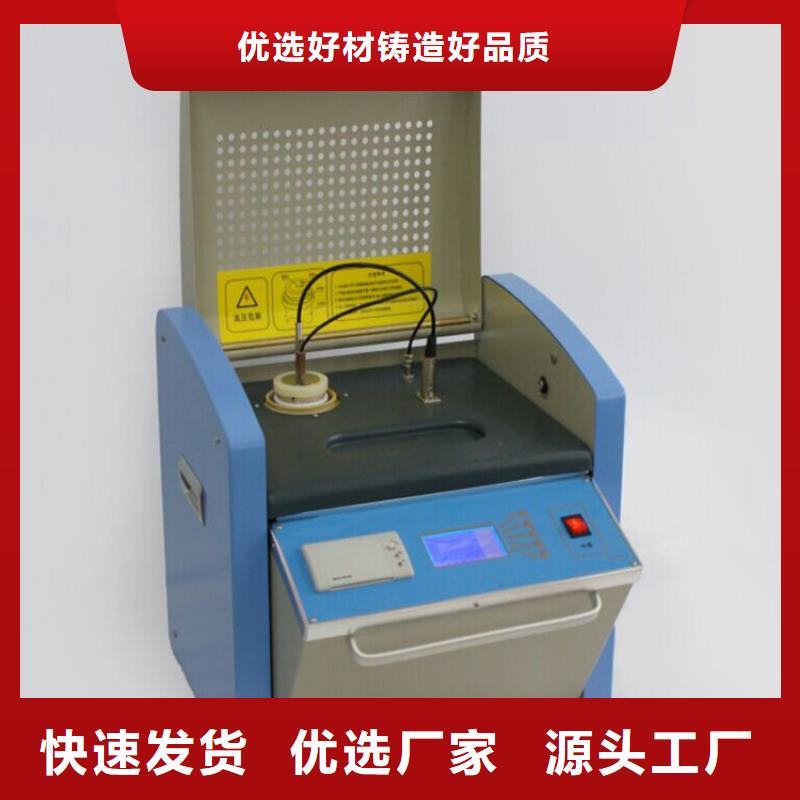

安庆介质损耗测试仪因此必须严格按照下述方法要点进行。a．完全拆卸油杯电极；b．用中性擦皂或洗涤剂清洗。磨料颗粒和磨擦动作不应损伤电极表面；c．用清水将电极清洗几次；d．用无水酒精浸泡各零件；e．电极清洗后，要用丝绸类织物将电极各部件的表面擦拭干净（别的布料会有绒毛粘在电极上），并注意将零件放置在清洁的容器内，不要使其表面受灰尘及潮气的污染；f．将各零部件放入100℃左右的烘箱内，将其烘干。?以油洗油：有时由于油样很多，所以在测量中往往会一个接一个油样进行测量。此时电极的清洗可简化。具体做法如下：a．将仪器关闭，将整个油杯都从加热器中拿出，同时将内电极从油杯中取出；b．将油杯中的油倒入废油容器内，用新油样冲洗油杯几次；c．装入新油样；d．用新油样冲洗油杯内电极几次，然后将内电极装入油杯。附说明：以油洗油的清洗方式可大大提高了测量速度，但如遇到特别脏的油样或长时间不用时，应使用前面一种方式。7.油杯主要技术参数⑴ 高低压之间距离 2mm⑵ 空杯电容量 60±2PF⑶ 测试电压 工频2000V⑷ 空杯介损 tgδ＜1×10-4⑸ 液体容量 约40ml⑹ 电极材料 不锈钢⑺ 体积 70mm(D)×120mm（H）四、工作原理1.仪器内部功能构造框图图三 仪器内部功能构造框图2.介损测量原理图图四 介损测量原理图3.工作原理?加热仪器采用高频感应炉加热，启动加热后，温控CPU发出加热命令，同时采集油杯内部温度传感器的温度值，加热采用变功率控制和PWM控制两者相结合的控制方式。在油样温度较低时，用大功率加热方式，这有利于缩短油样加热时间；待温度升至接近预设温度时，采用较小功率PWM加热方式，这样有利于油样加热均匀。高频感应炉加热避免了发热块加热不均匀的现象。?控温在实测温度接近预设温度时，温控CPU采用小功率PWM方式加热，采样温度值经PID运算，分析出PWM控制占空比，使温度严格控制在预设温度误差范围以内。?
